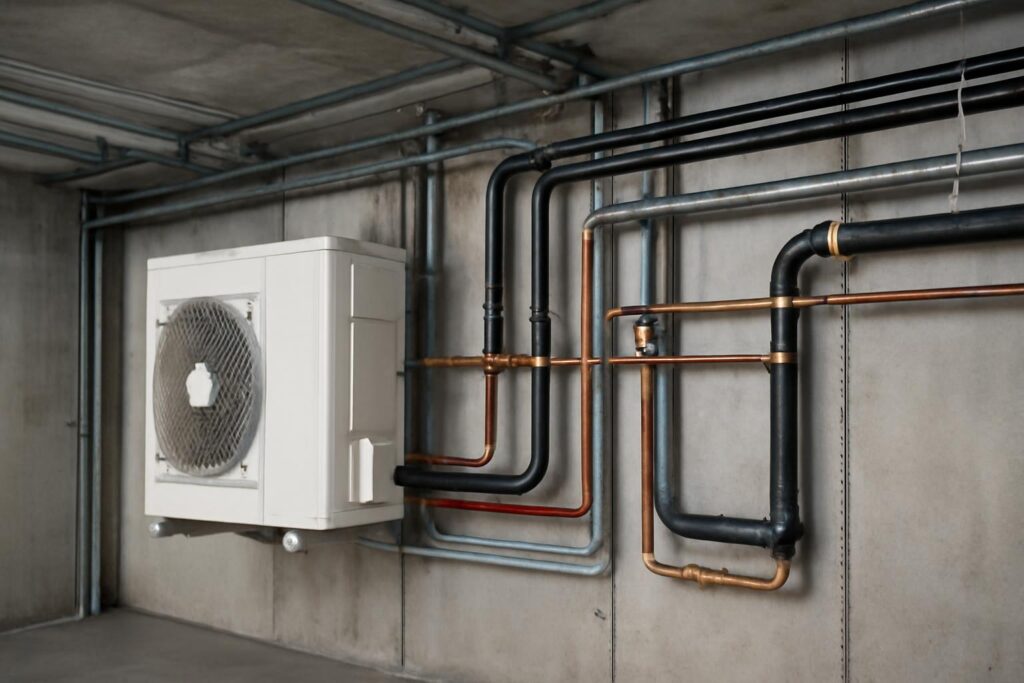

Монтаж VRF: там, где заканчиваются мифы и начинается реальность
Часто можно услышать, что трассировку VRF-системы можно провести «как обычную сплит-систему, только труб побольше». Это опасное заблуждение. VRF — это сложная гидравлическая система с циркуляцией хладагента и масла, где каждый метр трассы, каждый изгиб и перепад высот напрямую влияют на КПД, надежность и срок службы дорогостоящего оборудования. Реальность такова: правильная трассировка — это не набор случайных решений, а строгое следование инженерным расчетам и регламентам производителя.
Миф 1: Длину трассы можно увеличивать почти без последствий
Одно из самых распространенных упрощений — отношение к длине фреоновой трассы. В попытке сэкономить на расположении наружного блока монтажники иногда превышают допустимые метры. Кажется, что лишние 5-10 метров не сыграют роли. На практике же перерасход длины приводит к цепной реакции проблем.
Увеличение длины напрямую повышает гидравлическое сопротивление системы. Компрессор вынужден работать с повышенной нагрузкой, чтобы протолкнуть хладагент. Падает холодопроизводительность — система не выдает заявленной мощности. Но главная опасность — проблема возврата масла.
Масло циркулирует в системе вместе с хладагентом. При нормальной длине трассы скорость потока достаточна для его возврата в компрессор. Слишком длинная трасса снижает эту скорость. Масло начинает оседать в трубопроводах, создавая масляные пробки и лишая компрессор смазки. Это верный путь к его заклиниванию и дорогостоящему ремонту.
Каждый производитель четко указывает максимальную суммарную длину трасс и длину до самого дальнего внутреннего блока. Эти цифры — не рекомендация, а жесткое требование. Их нарушение аннулирует гарантию и ставит под угрозу работоспособность всей системы.
Миф 2: Перепад высот — это лишь «пожелание» инженеров
Еще один пункт, который часто игнорируют в погоне за удобством монтажа, — допустимый перепад высот между наружным и внутренними блоками. Особенно это касается случаев, когда наружный блок пытаются спрятать на техническом этаже или в подвале.
Физика процесса здесь неумолима. Хладагент и масло должны преодолевать подъем за счет скорости потока, создаваемой компрессором. Слишком большой перепад высот создает дополнительное гравитационное сопротивление. Масло, будучи тяжелее хладагента, стекает вниз и накапливается в нижних точках системы. Компрессор, находящийся выше, остается без смазки.
Производители отдельно оговаривают максимальный перепад на подъем и на спуск. Например, для многих систем перепад на подъем ограничен 50 метрами, а на спуск — 30-40 метрами. Эти значения также зависят от модели и мощности наружного блока. Пренебрежение ими — самый короткий путь к выходу из строя самого дорогого узла системы.
Миф 3: Все медные трубы одинаковы
Использование неподходящих медных труб — частая ошибка монтажа, вызванная желанием сэкономить. VRF-системы работают на высоком давлении (до 4-5 МПа для R410A), что предъявляет особые требования к качеству труб.
Трубы должны быть бесшовными, из чистой меди, без примесей. Ключевой параметр — твердость. Производители чаще всего требуют трубы твердости R290 (полутвердые) или R290/R410. Мягкие трубы (R220) для монтажа не подходят — они не выдержат давления и вибраций, могут деформироваться и лопнуть.
Важен и правильный монтаж соединений. Нельзя использовать фитинги под пайку с припоем, содержащим более 5% серебра — это приводит к образованию гальванических пар и коррозии. Пайка должна вестись в среде инертного газа (азотная продувка) для предотвращения образования окислов внутри трубопровода. Окислы, попав в систему, засоряют фильтр-осушители и могут повредить компрессор и электронные расширительные клапаны.
Что еще часто упускают при трассировке
Помимо основных мифов, есть ряд нюансов, которые остаются в тени, но критично важны для стабильной работы.
Прокладка трасс в штробах или за подвесными потолками требует обязательной термоизоляции. Изоляция предотвращает конденсат и теплопотери. Но важно использовать материал, совместимый с хладагентом. Обычный утеплитель для водопровода не подойдет — он может вступить в реакцию с маслом и разрушиться.
Дренажная система часто монтируется по остаточному принципу. Неправильный уклон дренажа (менее 1:100) или использование гофрированной трубы приводит к застою воды, протечкам и развитию плесени внутри помещения.
Трассы должны надежно крепиться через каждые 1-1,5 метра. Вибрация от компрессора передается по трубам. Недостаточное крепление приводит к их трению, истиранию изоляции и даже разгерметизации в местах пайки.
Практические допуски и реальные ограничения
Не все требования одинаково жестки. Некоторые параметры имеют допустимые отклонения, но только если они грамотно просчитаны.
Например, разница в длине трасс между внутренними блоками. Системы VRF допускают некоторую вариабельность, но слишком большой дисбаланс приводит к неравномерному распределению хладагента. Ближние к наружному блоку внутренние блоки будут получать его больше, чем дальние. Это требует точной настройки электронных расширительных клапанов (EEV) при пусконаладке.
Количество изгибов также регламентируется. Каждый отвод 90 градусов эквивалентен определенной длине прямой трубы (обычно 0.5-1 метр) и увеличивает общее гидравлическое сопротивление. Это необходимо учитывать при расчете общей эквивалентной длины трассы.
FAQ
Можно ли удлинять трассы VRF-системы сверх рекомендаций производителя?
Строгое соблюдение лимитов длины трасс критично для работы системы. Превышение может привести к падению холодопроизводительности, повышению нагрузки на компрессор и преждевременному износу оборудования. Производители указывают максимальные длины не случайно — они рассчитаны исходя из гидравлического сопротивления и возврата масла в компрессор.
Насколько критичны перепады высот между блоками?
Перепады высот между наружным и внутренними блоками строго регламентированы. Слишком большой перепад нарушает циркуляцию масла в системе, что приводит к масляному голоданию компрессора и его поломке. Для каждой модели VRF существуют конкретные допустимые значения, которые необходимо соблюдать.
Обязательно ли использовать только медные трубы определенной твердости?
Да, это требование обязательно. Трубы должны быть бесшовными, из чистой меди (R410A) и иметь соответствующую твердость (чаще R290). Использование неподходящих труб приводит к разгерметизации системы под высоким давлением, образованию микротрещин и утечке дорогостоящего хладагента.
Что делать дальше
Правильный монтаж VRF-системы начинается не на объекте, а на стадии проектирования. Не доверяйте монтажным бригадам, работающим по принципу «и так сойдет». Требуйте предоставления детального проекта трассировки с расчетом эквивалентных длин, перепадов высот и спецификацией на материалы. Убедитесь, что подрядчик имеет опыт работы именно с VRF, а не только с бытовыми системами.
Помните: сэкономив на грамотном проекте и качественном монтаже, вы рискуете получить систему с низким КПД, постоянными поломками и дорогим обслуживанием. Инвестиции в правильную трассировку окупятся долгими годами надежной и эффективной работы климатической техники.
